1.设备特点

（1）.循环流化床除了具有CFB优良的传热、传质特点外，因在塔的顶部区设回流区，在塔内加装了文丘里装置，加上外部循环，延长了脱硫剂的停留时间，加大了固体颗粒的碰撞、摩擦，从而提高了剂的利用率。

（2）.由于脱硫剂的利用率高，它所产生的脱硫渣也是最少的（干法内）。

（3）.烟气在塔内的停留时间达2.5秒以上，使SO2与脱硫剂能得到充分的混合，提高了脱硫效率，且99%以上的反应均在塔内完成。

（4）.较低的塔内流速使塔内不会产生严重磨损，这在已投运十多年的循环流化床塔内部件完好而得到验证。

（5）.塔内优良的混合条件，使塔内的水分迅速蒸发，脱硫塔及其它设备不会产生粘结和堵塞，也不会产生腐蚀，塔后烟道无需做防腐。

（6）.循环流化床转动部件少，整套装置只有脱硫塔水喷嘴在水中杂质颗粒较大的情况下容易产生磨损现象，而且在运行中即可更换，由于易损件少，整个装置可用率高，能保证在投运第一年内，运行小时数达8000小时以上，系统可用率95~99%。奥地利theiss2000(EVN)电厂装置实际在整个负荷变化范围内（50~100%）及各种锅炉燃烧方式下，都能保证排放符合标准，脱硫装置的可用率达98%。本工程河南绿源新星保证系统在投运第一年可投运时间不低于7500小时，一年以后可投运时间不低于8000小时/年。

（7）.在煤的含硫量增加或要提高脱硫效率时，无需增加任何设备，仅增加脱硫剂就行了。

（8）.已成功用于大型的300MW级机组上，单塔处理能力可达1800000Nm3/h

2.CFB系统工艺原理(li)
Ca（OH）2+ SO2= CaSO3 + H2O
Ca（OH）2+ 2HF= CaF2 +2H2O
Ca（OH）2+ SO3= CaSO4 + H2O
Ca（OH）2+ 2HCl= CaCl2 + 2H2O
CaSO3+ 1/2O2= CaSO4

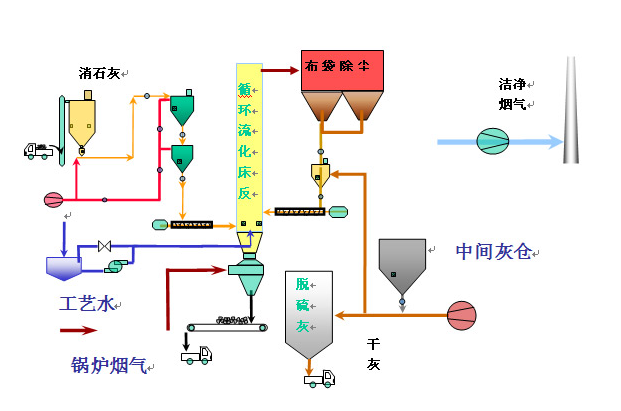

3.流程图

4.CFB半干法脱硫(liu)工艺(yi)系(xi)统组成
（1）. 脱硫剂制备系统
（2）. 脱(tuo)硫(liu)塔系统
（3）. 除尘(chen)器系统(tong)
（4）. 工艺(yi)水系(xi)统
（5）. 烟气系统
（6）. 脱硫灰(hui)再循(xun)环系统(tong)
（7）. 脱硫灰外排系(xi)统(tong)
（8）. 电控(kong)系(xi)统

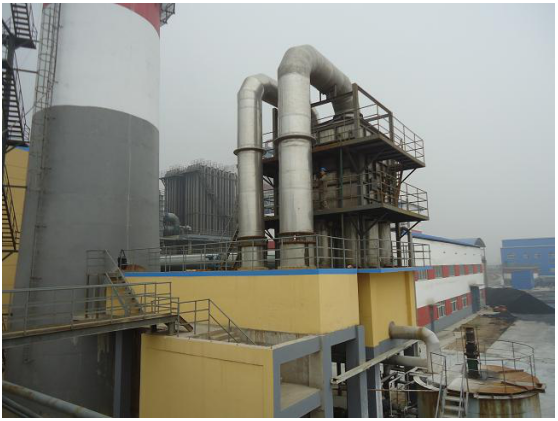

2.设备示意图
